閥門行業圖例、代號、專業術語知多少
閥門行業圖例、代號、專業術語知多少
閥門型號復雜、種類多樣，為了方便區分常用符號或代號來指代閥門信息。復雜的閥門參數搖身一變成了一串字符，懂的人如數家珍，外行人如看天書。今天小編就帶你來解密閥門管道行業中的“代碼"。
管道專業核心術語（基礎B備）
公稱直徑 (DN)
管道和閥門的標準口徑標識，如 DN15（4 分）、DN20（6 分）、DN50（2 寸），并非實際內徑，而是統一的規格基準。
公稱壓力 (PN)
閥門或管道能承受的額定壓力，常見PN1.0、PN1.6、PN2.5MPa，對應不同工況的壓力需求。
管道坡度 (I)
管道敷設時的傾斜度，用于排水、排氣，如i=0.003表示每米管道下降3毫米。
法蘭連接 (FL)
通過法蘭盤、螺栓緊固的連接方式，適用于大口徑、高壓管道，拆卸方便。
螺紋連接 (SW)
利用螺紋咬合固定，常見于DN50以下低壓管道，如家用R氣管道。
焊接連接 (W)
通過焊接將管道與閥門/管件固定，密封性強，適用于高壓、高溫工況。
流向（FLOW）
介質在管道內的流動方向，閥門安裝需遵循 “順流開啟" 原則。

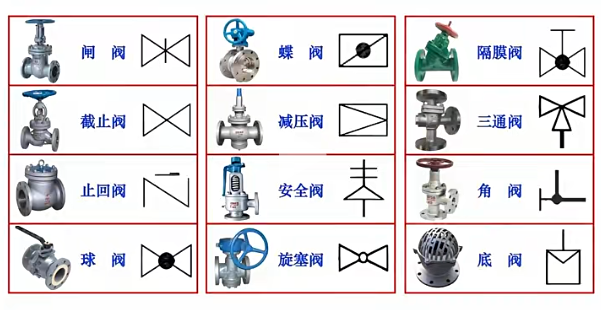

常用閥門圖例符號（圖紙識別關鍵）
常用閥門名稱及代號（行業通用）
按閥門類型分類
閘閥（Z）：代號 “Z"，如 Z41H-16C（法蘭連接、手動、鑄鋼閘閥）
球閥（Q）：代號 “Q"，如 Q41F-10（法蘭連接、手動、氟塑料密封球閥）
截止閥（J）：代號 “J"，如 J11T-16（螺紋連接、手動、銅密封截止閥）
止回閥（H）：代號 “H"，如 H44H-25（法蘭連接、旋啟式、鑄鋼止回閥）。
蝶閥（D）：代號 “D"，如 D371X-10（對夾式、蝸輪傳動、橡膠密封蝶閥）。
安全閥（A）：代號 “A"，如 A42Y-40（彈簧式、法蘭連接、密封面硬質合金）
減壓閥（Y）：代號 “Y"，如 Y43H-25（活塞式、法蘭連接、鑄鋼減壓閥）。
隔膜閥（G）：代號 “G"，如 G41F-10（法蘭連接、手動、氟塑料隔膜閥）。
輔助代號
連接方式：1（螺紋）、4（法蘭）、6（焊接）、7（對夾）。
驅動方式：0（電磁）、1（手動）、3（渦輪）、6（氣動）、9（電動）。
密封材質：T（銅）、F（氟塑料）、H（硬質合金）、X（橡膠）。
閥體材質：C（鑄鋼）、P（不銹鋼）、Q（球墨鑄鐵）、Z（灰鑄鐵）。

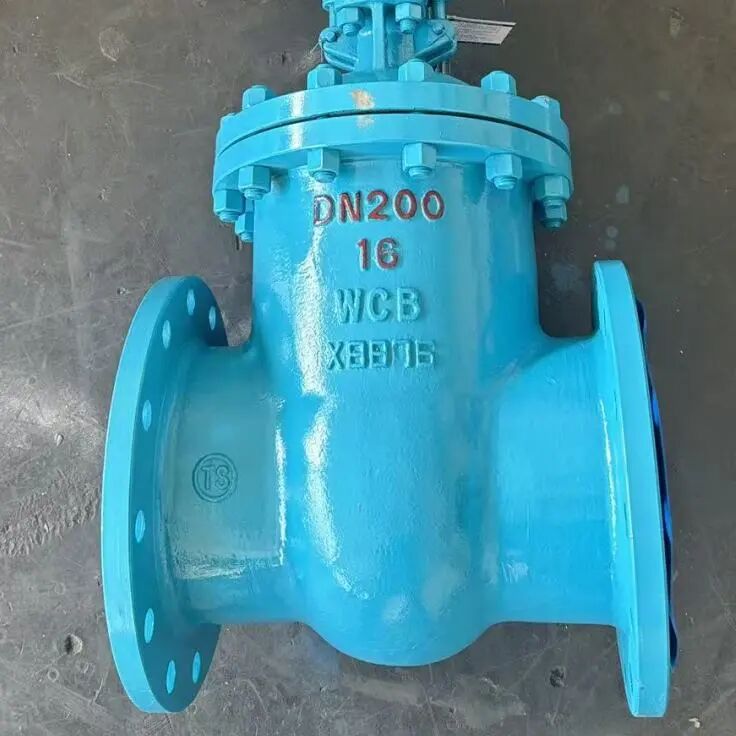

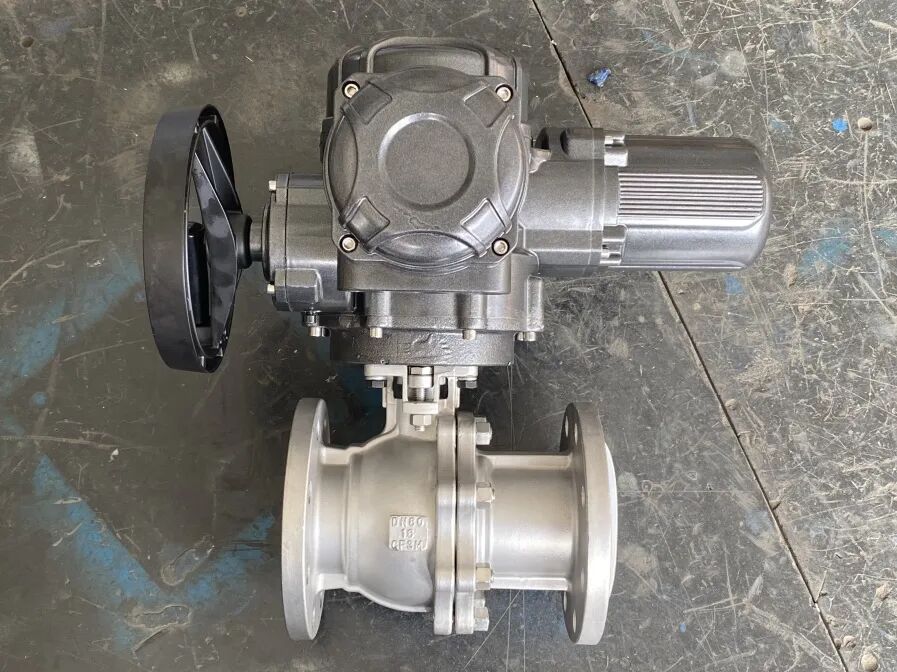

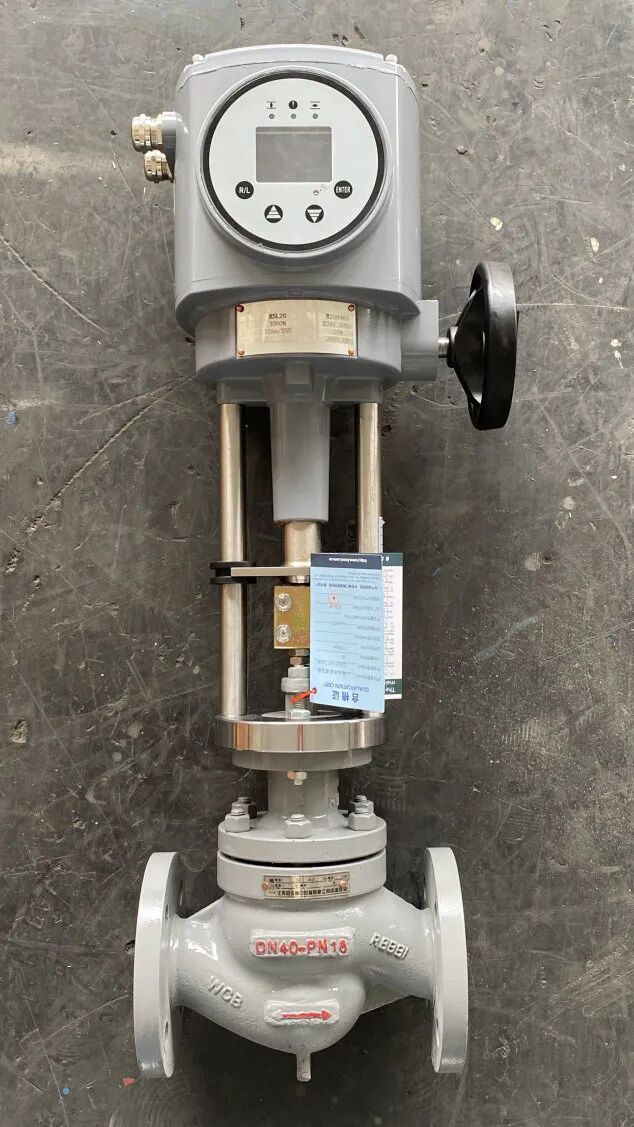

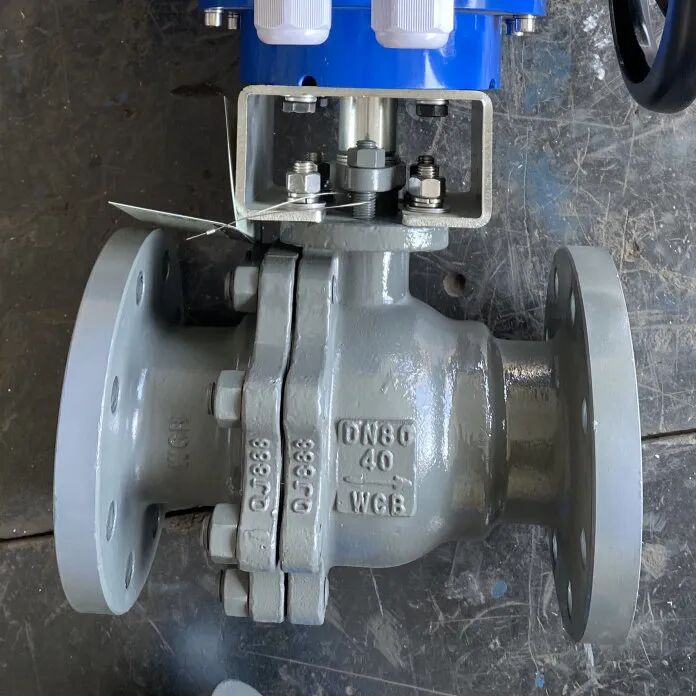

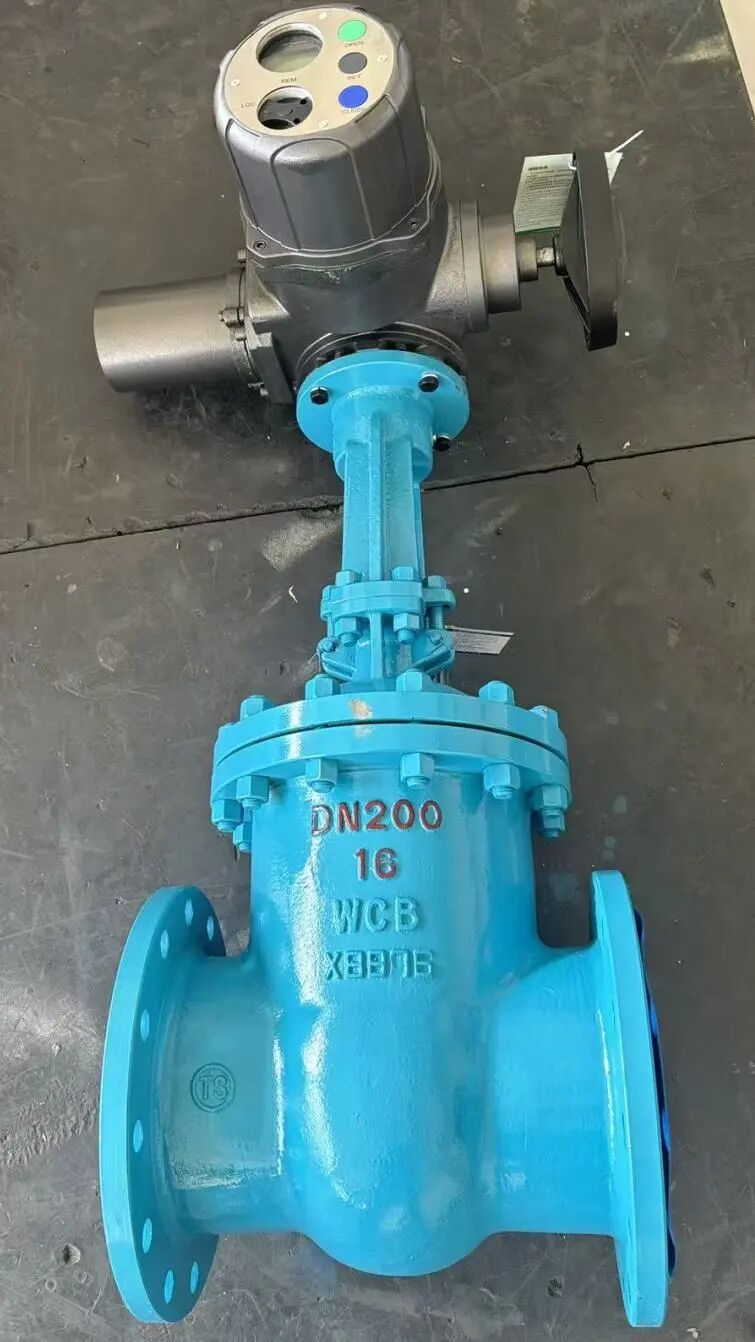

我司產品實拍圖
實用小技巧
圖例記憶：“圓形多為球閥/蝶閥，矩形多為閘閥/截止閥，帶箭頭必是止回/減壓類"。
代號解讀：閥門型號格式=類型代號+驅動代號+連接代號+結構代號+密封代號+壓力等級+材質代號（如“Z41H-16C"可拆解為“閘閥+手動+法蘭+明桿+硬質合金密封+1.6MPa+鑄鋼"）。
應用場景：低壓家用選螺紋截止閥（J11系列），工業大流量選蝶閥（D系列），高壓工況選閘閥/球閥（Z/Q系列），防止倒流選止回閥（H系列）。
